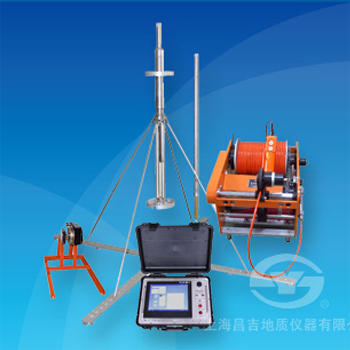

JJC-1EG型灌注樁孔徑檢測系統（工控機型）是為鉆孔灌注樁的成孔質量檢測而開發的專用設備。它經歷了JJC-1A、JJC-1B、JJC-1C、JJC-1D四代的發展，充分考慮施工現場的工作環境及施工要求，操作簡單實用，測量精度進一步得到提升，完全適合灌注樁成孔檢測的要求。本系統由JJC-1EG型地面控制箱、JJY-6型井徑/井斜測量探管、JNC-2型沉渣/井斜測量探管、JC-100型自動排纜絞車及井口滑輪等部分組合而成。


一、主要技術特點

1、井下測量探管完全數字化；
2、井下探管采用全不銹鋼材質；
3、自動排纜絞車；
4、井徑/井斜和沉渣/井斜探管合二為一方便測量；
5、井徑測量誤差減小至5毫米；
6、由工控機等組成地面控制箱，不需再配置筆記本電腦，操作方便，抗干擾能力強。
7、操作軟件適合WIN XP/WIN VISTA/WIN 7操作系統；
8、是已被廣泛應用、深受用戶歡迎的JJC-1D灌注樁孔徑檢測系統的更新?lián)Q代產品，可大大提高工程檢測工作的效率和質量。


二、主要技術指標和參數

1、孔徑測量范圍：     Ф500mm～Ф1600mm（可訂制Ф2000mm、Ф2500mm測量范圍）。
2、孔徑測量誤差：     ≤±5mm。
3、垂直度檢測范圍：  0°～10°；測量誤差 ≤±0.1°。電阻率測量誤差≤5%。
4、沉渣厚度檢測：      井下探管直徑Ф40mm；電極間距20mm±0.5mm；
5、絞車指標：
電纜長度(深度)：         100m （可根據用戶配置）；
電纜拉力：                   ≥0.35t（拉斷力 0.65t）；
絞車速度：                   10m/min；
絞車重量：                   50kg；
電機功率：                   550W；
體積：                          600mm×450mm×350mm，手搖高度600mm（長×寬×高）；
排纜方式：                   自動排纜。
6、工作溫度：
      測量探管                0℃～50℃；
      地面儀器               -10℃～45℃。
7、相對濕度：           ＜85%。
8、整機工作電源：     AC(220V±10%)、50Hz。
